Shimano BB-a450 verwijderen & installeren

[MichaelBe]

Hoi,

We proberen een oude fiets met defecte trapas te herstellen..

Het goede nieuws is alvast dat we instaat zijn geweest om het type BB te identificeren, het is een Shimano BB-A450
https://si.shimano.com/pdfs/ev/EV-BB-A450-1081.pdf
Nog beter is dat deze nog te koop staan : http://velobase.com/ViewComponent.aspx? ... 3&Enum=119

Het enigste die ontbreekt is de informatie over de nodige tool om deze te kunnen verwijderen..

Iemand die dit weet?

Merci alvast!

[bdr]

Je begint met de breedte van het de bottom bracket te meten, dus het stuk frame tussen de cups.

• 68mm: waarschijnlijk Britse draad (BSA). Linkse cup (non-drive-side) draait linksom uit, zoals normaal. Rechtse cup (bij het tandwiel) draait rechtsom uit, met de wijzers van de klok mee.
• 70mm: italiaanse draad. Linkse en rechtse cup heeft normale draad, dus linksom uitdraaien.

Volgorde van losmaken:

1. lockring verwijderen met lockring tang of met een hamer en een drevel of botte beitel.
2. linkse cup losdraaien met Engelse sleutel
3. rechtse cup losdraaien met Engelse sleutel. Let op de draairichting, Brits versus Italiaans.

2 en 3 zijn makkelijk gezegd maar vaak moeilijk gedaan. Als de cups vastgeroest zitten kan je best de cup tussen de bankschroef klemmen en het frame gebruiken om de cup los te wrikken. Je hebt hier niet veel kansen, als je de platte vlakken aan de cups beschadigd worden is het einde verhaal, dan mag je beginnen zagen, knoeien en prutsen.

Veel succes!

[MichaelBe]

Hey bdr,

Bedankt voor de reactie!

De lockring wisten we nog redelijk makkelijk te verwijderen met een standaard haaksleutel van juiste diameter.
De rechter cup zal hopelijk lukken met een engelse sleutel.

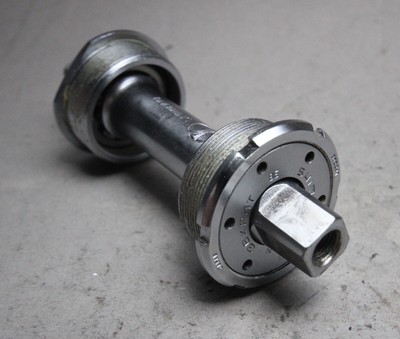

Maar de linkse cup ziet er zoals de foto uit:


Op de foto is de lockring nog aanwezig, maar eens die verwijderd is blijft dus een ronde cup met draad aan de buitenzijde over. Het lijkt wel of er een tool moet passen in de gaatjes die hier in zitten?

[Huib2]

Ja, een pensleutel.

Bijvoorbeeld:

[_Peter_]

Je zou die kunnen laten zitten, maar als die niet net zo vast zit als de andere cup, dan kun je proberen met een gebogen borgringtang die cup te verwijderen, al zijn er ook specifieke stukken gereedschap te koop zoals hier https://hollandbikeshop.com/fietsgereed ... reedschap/
de Ice-toolz verstelbare trapasafnemer of de unior of parktool trapasafnemer. even kijken welke maat je nodig hebt want de pinnetjes zitten natuurlijk net niet de juiste plaats (en anders even naar de FM)

[bdr]

Maar de linkse cup ziet er zoals de foto uit:

Ha, maar dat kon ik op de exploded view niet zien!

Bovenstaande gereedschappen werken zeker, maar als je ze speciaal moet aanschaffen, zou ik eerst proberen de cup los te tikken door een (oud) boortje of een afgeslepen nagel van de juiste diameter in zo'n gatje steken en dan met de hamer tegen het boortje/nagel te tikken. Misschien heb je geluk en lost de cup zo.

[MichaelBe]

Super bedankt alvast allemaal voor de tips. Ik laat jullie nog weten hoe het is gelukt

[MichaelBe]

Wou het vooral voorzichtig doen omdat het de fiets van ne kameraad is, maar als brute kracht toegelaten is.. dan..
Heb er dan maar mijne viezegrip op gezet (West-vlaams voor vice grip )

Die krijgt alles los!

Bedankt mensen!
